电子时钟使用说明【包含资料】

说明

本套件为散件，经焊接，亚克力板个别因连接处过细，部分断裂已粘合，不影响时钟正常使用。

焊接过程部分 图

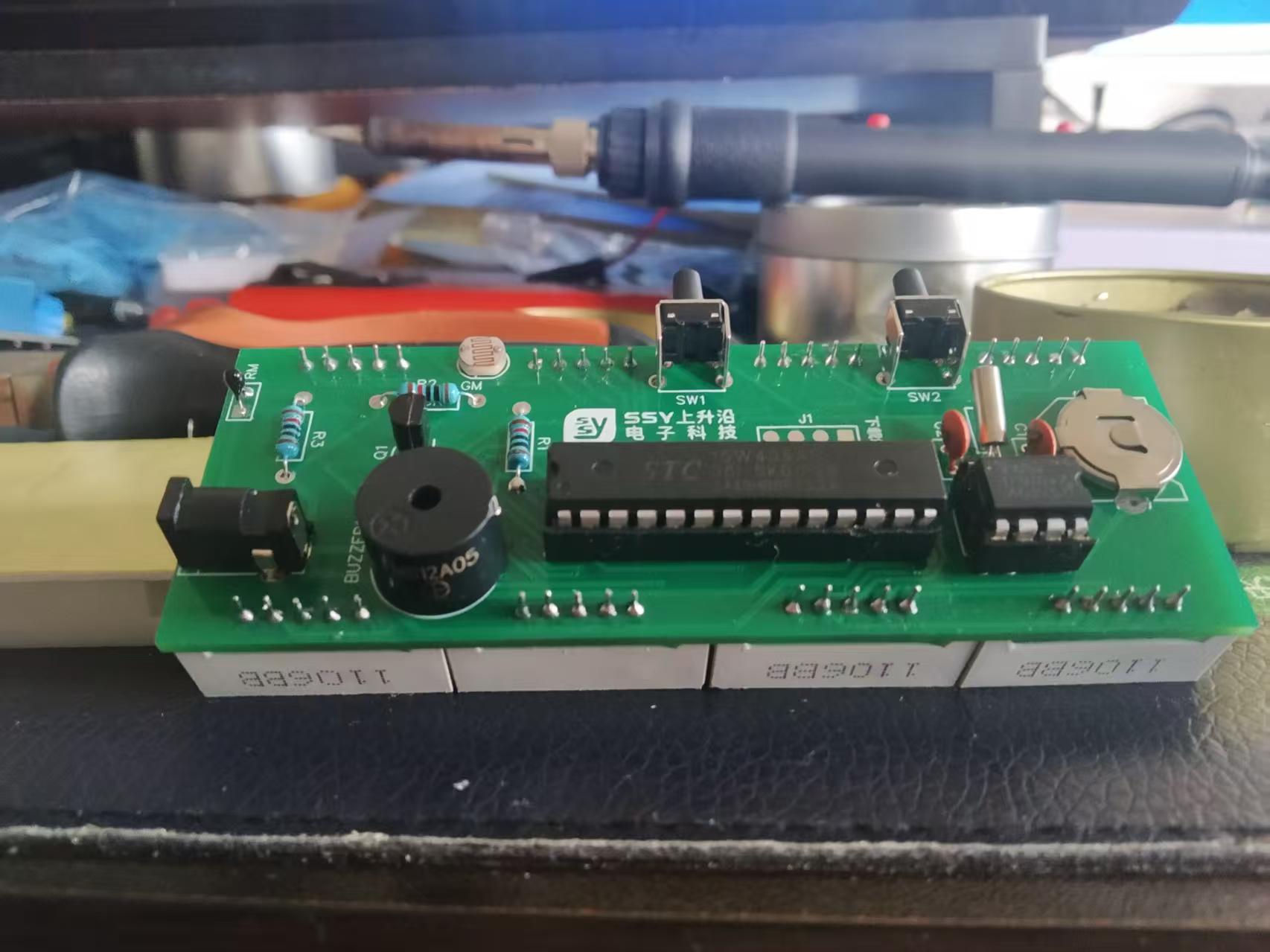

电路板正面

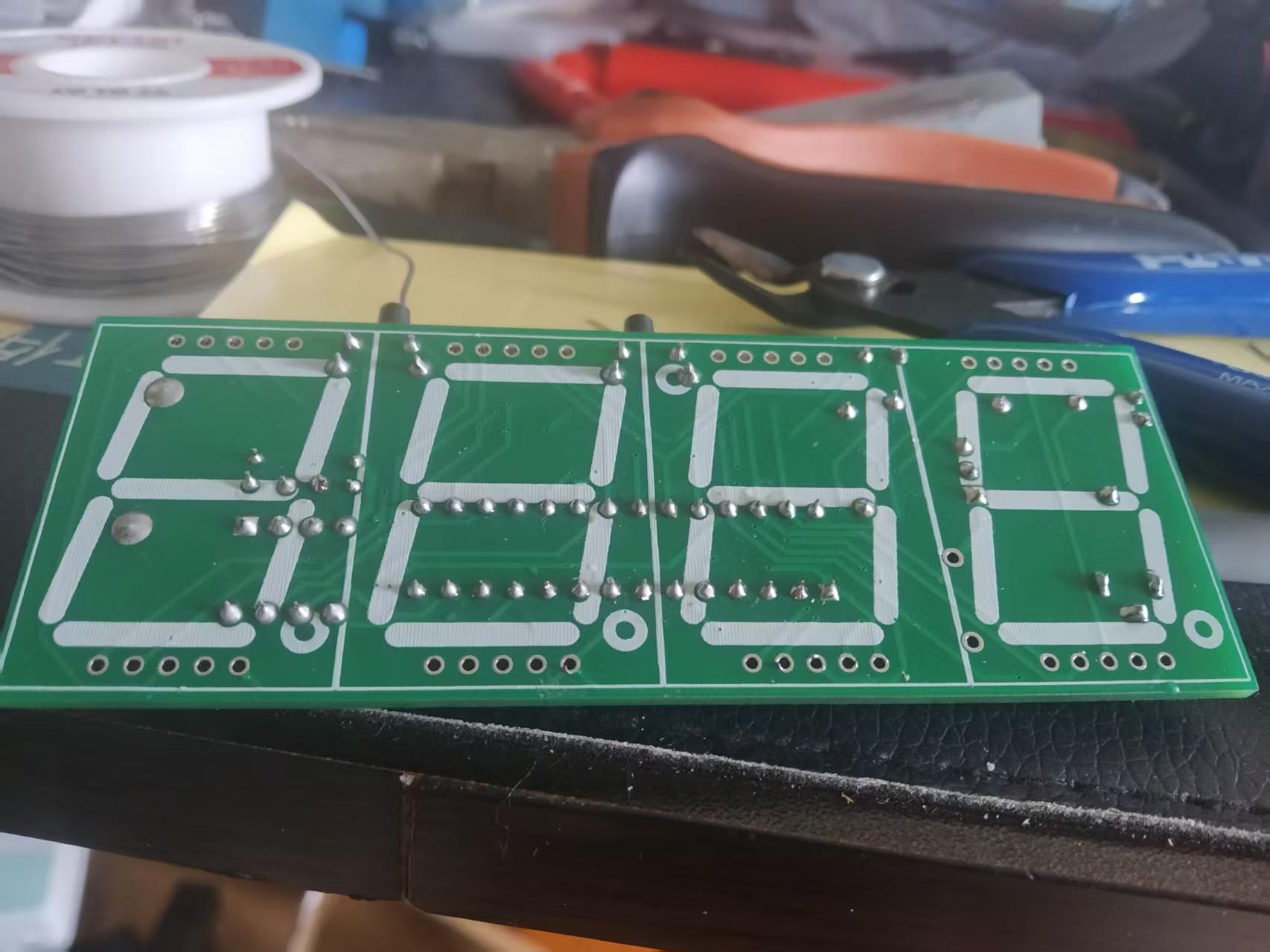

电路板反面

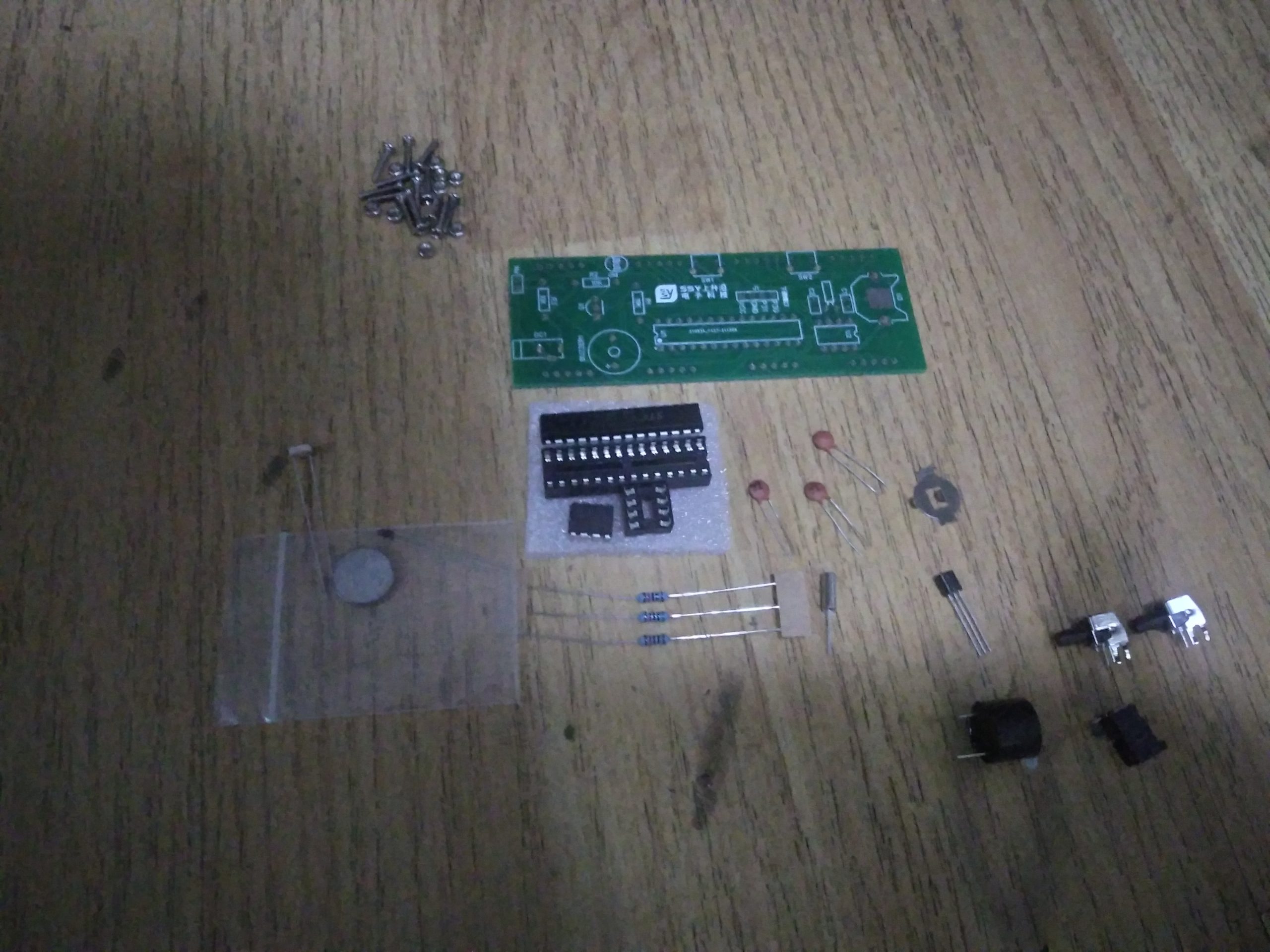

散件

使用说明

1. 通电

   将配套的圆孔电源线，USB 一端插入手机电源适配器（充电器），一端插入其 DC 口。
   插入电子钟 DC 口时注意避开亚克力板边缘，便于插入。
   数码管有时间显示，无异常显示即可。

   注意：接通的电源电压建议控制在 5V，过大容易烧坏，过小可能无法正常工作。

2. 调整时间

   按住右边的按钮，点一下分钟闪烁，单次点击其左侧按钮即可依次增加分。调整后再按一次右侧按钮，小时位闪烁，调整方式与分钟位一致。

   如何退出编辑模式请看下方说明

3. 设置闹钟

   调整完时间，编辑模式下右侧按钮再按一下，则为闹钟设定。调整方式与时间调整一致。

   闹钟响铃时，按左侧按钮即可关闭。

   如何退出编辑模式请看下方说明

4. 灯光亮度按环境光自动调节

   调整完闹钟，编辑模式下右侧按钮再按一下，则为光控设定。

   0000 为关闭，1111 为开启。左侧按钮调节 0000 或 1111。

   开启时时钟数码管会随环境光线的强度而调节

   如何退出编辑模式请看下方说明

5. 闹钟开关

   调整完光控，编辑模式下右侧按钮再按一下，则为闹钟开关设定。

   0000 为关闭，1111 为开启。左侧按钮调节 0000 或 1111。

   如何退出编辑模式请看下方说明

6. 温度显示开关

   调整完闹钟开关，编辑模式下右侧按钮再按一下，则为温度显示设定

   0000 为关闭，1111 为开启。左侧按钮调节 0000 或 1111。

   开启后，时钟界面就会与温度显示轮播。

   如何退出编辑模式请看下方说明

7. 退出编辑模式

   调整完闹钟开关，编辑模式下右侧按钮再按一下，即退出编辑模式。
